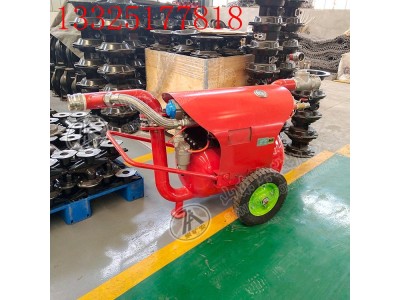

QYF17-20矿用气动清淤排污泵 煤矿井下污水排污设备

销售：13325177818

概述

智能化高效节能矿用气动清淤排污泵是我公司自主创新、自主研发、拥有自主知识产权的系列排污设备。

该清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘爆炸危险的煤矿井下采掘工作面、巷道、井底污 水窝及污水坑（井）、水仓等排水排污作业。 我们研制的清淤排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

技术特点

该系列清淤排污泵结构***、移动方便、工作稳定，工作周期由气动计时器控制，泵体无任何运动部 件，可根据经验自行调整计时器以提高泵送效率。

控制系统采用***的气控阀来实现对执行机构的控制与切换，安全性能高、动作灵敏可靠。

产品结构与工作原理

该清淤排污泵主要组成部分包括主体部分、控制系统及真空抽吸组件等。

主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

控制系统：控制系统主要是利用气控换向阀、梭阀、球阀以及时间逻辑换向阀等阀的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

真空抽吸组件：它是根据文丘里效应的原理设计而成，包括供气口、排气口和真空口。

当供气口的供气 压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成 较高的真空度。真空发生器的性能与喷管的最小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。

该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可 完成机组的吸料与排料过程。

QYF17-20矿用气动清淤排污泵

流量17立方每小时

扬程20米

耗气量8.5立方每分钟

工作气压0.5mpa

安装外形尺寸1830×782×890
